Installation de lampes P2 et PC

Feux de Gabarit, de Position Latérale et d'Identification

Le gouvernement fédéral exige des feux de gabarit, de position latérale et d'identification sur tous les véhicules de plus de 80 pouces de largeur. Tous ces feux doivent répondre aux mêmes exigences photométriques, qui nécessitent une lumière diffusée à 45 degrés de chaque côté de l'axe central du feu. (Voir le diagramme.) Le code d'identification SAE pour ces feux est P2. Le but des feux de gabarit est d'indiquer la largeur et la hauteur du véhicule, donc ces feux doivent être montés à l'avant et à l'arrière du véhicule, aussi près que possible du sommet et des côtés du véhicule. Le but des feux de position latérale est d'identifier la longueur du véhicule, et ils doivent être montés aussi près que possible de l'avant et de l'arrière du véhicule. Le but des feux d'identification est d'indiquer aux autres conducteurs que le véhicule sur lequel ils sont montés est un grand véhicule. Trois de ces feux sont requis à l'avant et trois à l'arrière du véhicule, centrés et aussi près que possible du sommet, et espacés de 6″ à 12″.

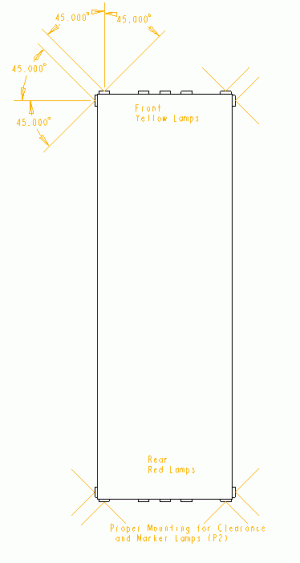

P2 Angles

Feux Combinés de Gabarit et de Position Latérale

Une mesure de réduction des coûts qui est légalement autorisée est de combiner les fonctions des feux de gabarit et de position latérale en un seul feu. Cela se fait en montant un feu avec un motif d'émission de lumière très large sur le coin supérieur du véhicule. Pour que ces feux fonctionnent correctement, ils doivent être montés à un angle de 45 degrés. Les feux combinés de gabarit et de position diffusent la lumière à 90 degrés de chaque côté de l'axe central du feu. Lorsqu'ils sont montés sur le coin du véhicule à un angle de 45 degrés, cela leur permet de projeter la lumière aux mêmes angles que le feraient des feux de gabarit et de position séparés. (Voir le diagramme.) Le code d'identification SAE pour les feux combinés de gabarit et de position est PC.

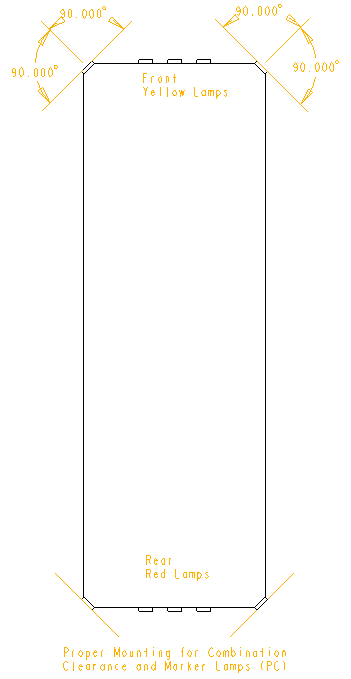

Combination Clearance and Side Marker Lights Installation Diagram
